CDMA无线数传模块数据中心的的固定IP连接方式及研究

关键词:CDMA无线数传模块 IP连接方式

时间:2021-07-22 10:30:16      来源:网络

关于CDMA无线数传模块数据中心的组网方式介绍的资料也不少,大致有以下几种组网方式:数据专线连接、VPN隧道连接、ADSL(或拨号)连接、固定IP连接等,本文主要介绍固定IP连接方式。

作者:宋吉平;贺治国;陈颜新

CDMA无线数传模块数据中心的组网方式

关于CDMA无线数传模块数据中心的组网方式介绍的资料也不少,大致有以下几种组网方式:数据专线连接、VPN隧道连接、ADSL(或拨号)连接、固定IP连接等,本文主要介绍固定IP连接方式。其网络拓扑图如下所示:


图1 CDMA数据中心组网-固定IP连接

如果按图1的方式组网,其优点就是组网方式简单.他的弊端是很明显的:第一,资源浪费严重,因为公网IP很有限,一个公司或一个企业一般情况下只有一个公网IP,那么把包括数据中心在内的多种服务(比如www服务,邮件服务等)都分配一个公网IP几乎是不可能的;第二,把数据中心直接与Internet连接存在一定的安全隐患,网络中的病毒一旦感染了数据中心,那后果是很严重的.所以我建议采用如下的组网方式,可以避免这些弊端.其网络拓扑图如2所示。


图2 CDMA数据中心组网-固定IP连接(NAT应用)

图1和图2对比,就是在数据中心前面增加了一个网络软路由器,因为windows 2000 server (或win 2003 server)的软路由提供端口映射功能(NAT),利用它可以实现多种服务,计算机的端口是很多的,多达2万多个,理论上是使用不完的,那么我们就可以把多种服务映射到路由服务器上的多个端口上。这样内部局域网提供的多种服务就可以实现共享一个公网IP为外部网络提供服务的作用,同时也起到了自身保护的作用,一举两得。

利用NAT来映射端口

在Windows 2000 Server上,从管理工具中进入“路由和远程访问”(Routing and Remote Access)服务,如果是首次进入先要配置和启用路由,这样路由服务器才可以使用,然后进行以下操作。

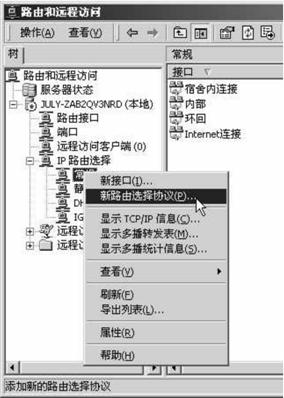

1、添加NAT协议。右击“常规”,-》“新路由选择协议”。


图3

2、在“新路由选择协议”中选择“网络地址转换(NAT)”,点击“确定”。


图4

3、这样在“IP路由选择”中就多了一项“网络地址转换(NAT)”。

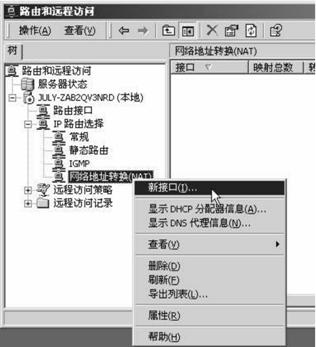

4、右击“网络地址转换(NAT)”,添加“新接口”。




图5

5、在“网络地址转换(NAT)的新接口”中选择“Internet连接”(也就是连向Internet的那个连接)。

6、在“网络地址转换-Internet连接属性”中选中“公用接口连接到Internet”,复选“转换TCP/UDP头(推荐)”。

7、在“特殊端口”选项表里提供了你需要定向的数据连接协议(是TCP还是UDP协议,我们在这里选择TCP),选准后“添加”。


图6

8、“添加特殊端口”,这里就是设置端口映射的核心了,把NAT主机的哪个端口映射到内网主机的哪个端口就在这里设置.我们的设置如下:


图7

这里要注意,也是我们设置的关键地方,也就是要理解上图设置的含义,传入端口就是(图2) 中路由服务器的计算机上的任意一个端口号(注意不要和其它服务端口号重复),这里设置是8081,你也可以设置其他的(比如2020);专用地址要设置(图表2)中CDMA数据中心的IP地址;传出端口就是你在(图表2)中为CDMA数据中心设置的端口号(2020),上图中为80,这有误.到这里我们就把所有的设置完成了,其作用就是把路由服务器上公网IP (222.134.214.226) 通过其端口2020与数据中心(192.168.0.2)实现了映射关系。

应用结果

把每个CDMA无线数传模块的IP 都配置成 222.134.214.X ,端口号设置为 2020(和路由器设置的映射端口一致),测试结果表明内部局域网中的 CDMA 数据中心可以接收到CDMA无线数传模块发送过来的数据,这样就达到了我们的目的。
