μModule转换器省去了设计隔离电源的麻烦

作者：David Ng

有时系统需要一点隔离电源，但设计隔离电源绝非易事。隔离电源的性质使其变得复杂而敏感，导致熬夜和长周末花在设计和调试上。LTM8047 和 LTM8048 μModule 转换器消除了设计隔离式电源的麻烦，将一个反激式稳压器置于一个紧凑的 9mm × 11.25mm × 4.92mm BGA RoHS 兼容封装中。控制器、电源开关和整流元件以及变压器和隔离反馈电路均集成在一起。两款器件均采用 3.1V 至 32V 输入工作，可产生超过 1W 的隔离电源。LTM8048 与 LTM8047 相同，但增加了一个集成的 300mA 线性后置稳压器。

使用 LTM8047 和 LTM8048 进行设计非常简单。图 1 示出了一款基于 LTM8047 的完整隔离式电源，只需增加一个用于输入、输出和偏置的电容器，以及一个用于设置输出电压的电阻器。LTM8048 只需要一个额外的组件：一个用于设置 LDO 输出电压的电阻器，如图 2 所示。

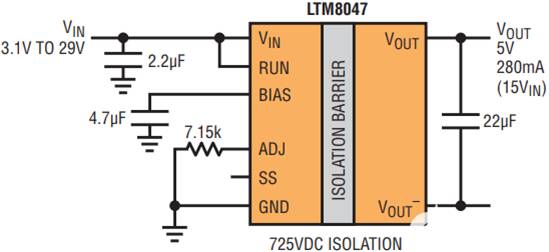

图1.LTM8047 仅需四个额外的组件即可实现一个接受一个 3.1V–29V 输入的隔离式 5V 电源。

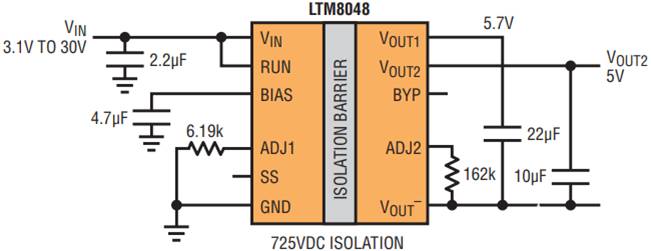

图2.LTM8048 是增加了一个 LDO 后置稳压器的 LTM8047。

与大多数反激式转换器一样，输出电压可以高于或低于输入，以适应各种工作条件。而且，与反激式转换器的性质一样，LTM8047 和 LTM8048 能够提供的电流量取决于输入电压。图 3 示出了典型 LTM8047 在 2.5V、3.3V 和 5V 输出时的负载能力。LTM8048 具有相同的负载能力。

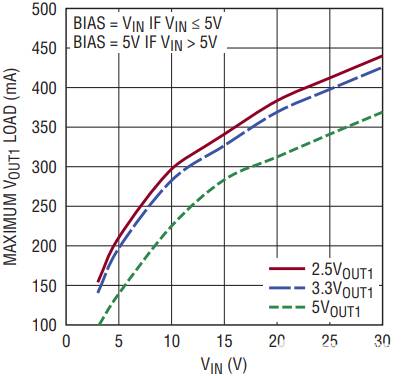

3.LTM8047 和 LTM8048 的最大负载能力取决于输入电压。

图集成在 LTM8048 中的线性后置稳压器是一款高性能 300mA 器件，在室温、满负载条件下具有低于 450mV 的低压差。如图4所示，后置稳压器的输出噪声和纹波小于1mV。这些测量是使用150MHz HP-461A差分放大器进行的。

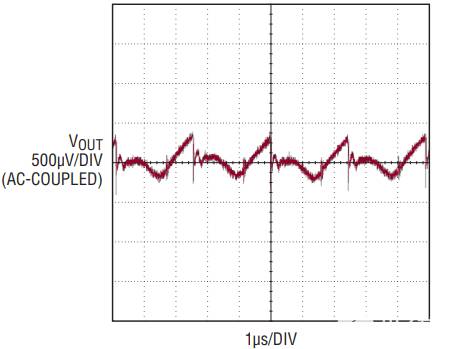

图4.LTM8048 后置稳压器的输出噪声小于 1mV。

LTM8047 和 LTM8048 均集成了一个额定隔离为 725VDC 的变压器。每个隔离式μModule转换器都经过工厂测试，具有100%的可靠性，725V沿一个方向施加一秒钟，然后反向电压施加一秒钟。

为了灵活起见，初级和次级之间没有连接电路，因此如果系统需要安全电容器或其他元件，则可以添加它们。这种灵活性允许对输出进行各种配置。例如，如图5所示，两个LTM8047可以组合在一起，以提供独立稳压的正输出和负输出。

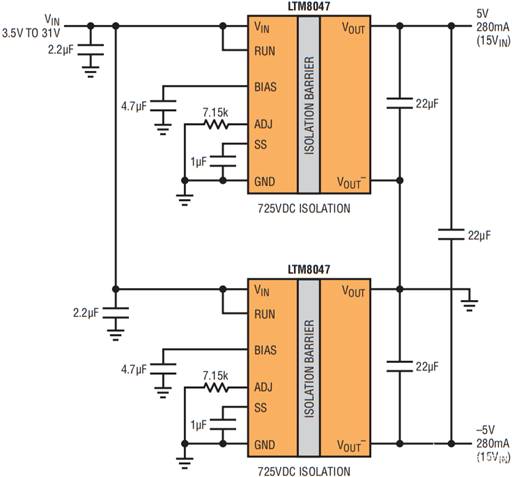

图5.使用两个 LTM8047 转换器从一个 3.5V–31V 输入产生 ±5V。

结论

LTM8047 和 LTM8048 是两个反激式 μModule 转换器，可用于采用一个小型、易于使用的 9mm × 11.25mm × 4.92mm BGA 封装产生超过 1W 的隔离功率。LTM8048 与 LTM8047 几乎完全相同，但具有一个集成的高性能后置稳压器。
