比对隔离电源与非隔离电源

在给嵌入式系统设计电源电路，或选用成品电源模块时，要考虑的重要问题之一就是用隔离还是非隔离的电源方案。在进行讨论之前，我们先了解下隔离与非隔离的概念，及两者的主要特点。

一、电源隔离与非隔离的概念

电源的隔离与非隔离，主要是针对开关电源而言，业内比较通用的看法是：

1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路。
2、非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。

隔离电源示意图如图所示。

二、隔离电源与非隔离电源的优缺点

由上述概念可知，对于常用的电源拓扑而言，非隔离电源主要有：Buck、Boost、Buck-Boost等;而隔离电源主要有各种带隔离变压器的反激、正激、半桥、LLC等拓扑。

结合常用的隔离与非隔离电源，我们从直观上就可得出它们的一些优缺点，两者的优缺点几乎是相反的。

使用隔离或非隔离的电源，需了解实际项目对电源的需求是怎样的，但在此之前，可了解下隔离和非隔离电源的主要差别：

1、隔离模块的可靠性高，但成本高，效率差点。
2、非隔离模块的结构很简单，成本低，效率高，安全性能差。

因此，在如下几个场合，建议用隔离电源：

1、涉及可能触电的场合，如从电网取电，转成低压直流的场合，需用隔离的AC-DC电源；
2、串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据，这些相互连接的系统每个都配备有自己的电源，而且各系统之间往往间隔较远，因此，我们通常需要隔离电源进行电气隔离来确保系统的物理安全，且通过隔离切断接地回路，来保护系统免受瞬态高电压冲击，同时减少信号失真；
3、对外的I/O端口，为保证系统的可靠运行，也建议对I/O端口做电源隔离。

三、隔离与非隔离电源的应用场合

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们已可做成准确的判断：
1、 系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源。
2、 电路板内的IC或部分电路供电，从性价比和体积出发，优先选用非隔离的方案。
3、 对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。
4、 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。
5、 对于采用电池供电，对续航力要求严苛的场合，采用非隔离供电。

四、抗电强度

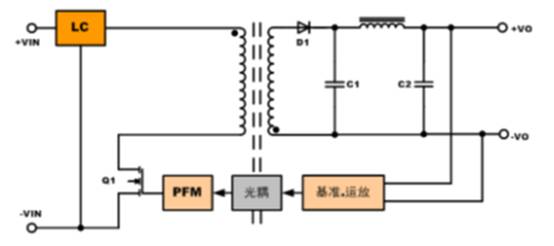

电源的隔离耐压在GB-4943国标中又叫抗电强度，这个GB-4943标准就是我们常说的信息类设备的安全标准，就是为了防止人员受到物理和电气伤害的国家标准，其中包括避免人受到电击伤害、物理伤害、爆炸等伤害。如下图为隔离电源结构图。

隔离电源结构图

作为模块电源的重要指标，标准中也规定了隔离耐压相关测试方法，简单的测试时一般采用等电位连接测试，连接示意图如下：

隔离耐压测试示意图

测试方法：

将耐压计的电压设为规定的耐压值，电流设为规定的漏电流值，时间设为规定的测试时间值；

操作耐压计开始测试，开始加压，在规定的测试时间内，模块应无击穿，无飞弧现象。
注意在测试时焊接电源模块要选取合适的温度，避免反复焊接，损坏电源模块。

五、那么隔离电源与非隔离电源比较有什么的优缺点呢?

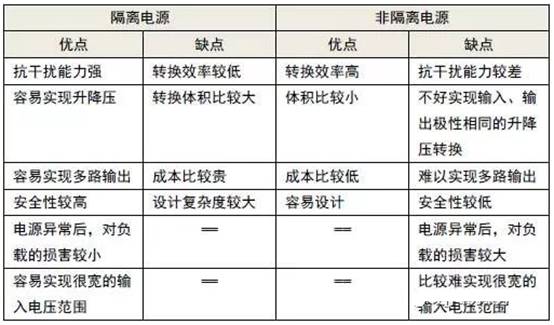

隔离电源与非隔离电源优缺点

通过了解隔离与非隔离电源的优缺点可知，它们各有优势，对于一些常用的嵌入式供电选择，我们可遵循以下判断条件：

对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源，为保证人身的安全，必须用隔离电源，有些场合还必须用加强隔离的电源。

一般场合使用对模块电源隔离电压要求不是很高，但是更高的隔离电压可以保证模块电源具有更小的漏电流，更高的安全性和可靠性，并且EMC特性也更好一些，因此目前业界普遍的隔离电压水平为1500VDC以上。
