基于芯海科技CUB3141的拓展坞应用案例

拓展坞作为笔电、台式及平板电脑、智能手机等智能终端以及数字电视、显示器、投影仪、VR设备等显示终端的周边配套产品，通过扩展坞上的USB口轻松连接鼠标、键盘、U盘、移动硬盘等外设，实现数据传输、视频输出、网络连接等功能，提高设备性能和操作效率。

因此，拓展坞的应用解决了设备接口不足、传输速度慢、操作不便等痛点，提高了设备性能和操作效率，方便了商务出差和日常使用。

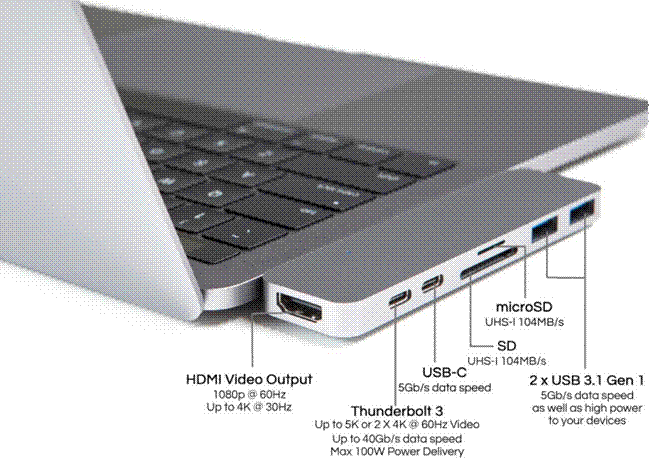

拓展坞应用形象图

目前，扩展坞的应用呈现明显的多口化趋势，多口产品成为业界主要创新领域。这类产品种类越来越多，功能越来越丰富，主要采用USB C接口连接电脑，扩展出多个USB接口以及视频输出功能，方便连接旧的显示设备，充分实现资源利用。

而在扩展坞的系统架构中，USB 3.0芯片和Type C接口管理芯片是整个系统的核心。正如USB接口与Type C接口在扩展坞中是必不可少的接口一样，USB 3.0芯片和Type C口管理芯片也是扩展坞系统不可或缺的部分。
扩展坞系统框图

采用芯海科技的USB 3.1 USB芯片CUB3141与USB C控制芯片CS32G020的组合，可以提供拓展坞应用整体应用方案。在该扩展坞方案中，CUB3141负责USB数据传输，CS32G020负责双C口插拔管理、PD通信管理，能够实现一线同时支持PD快充和数据传输，功能全面且使用方便。

此外，方案还提供了多种接口选择，包括全功能USB-C接口。特别值得一提的是，当该方案应用于显示器时，不同于市面上的单C口方案或双口方案只能支持单口数据传输，该方案的两个接口均能实现PD快充与数据传输，且支持双接口盲插设计，为用户提供了极其便利的使用体验。

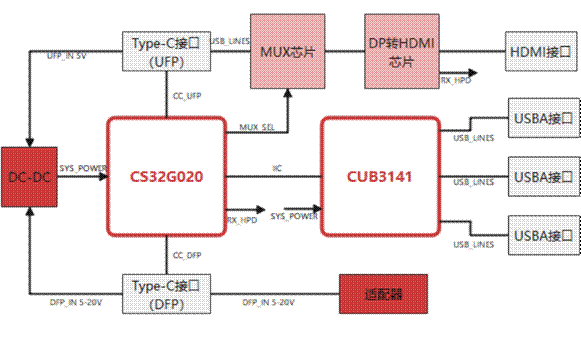

基于CUB3141+CS32G020的扩展坞框图

CUB3141作为少有的高性能国产4口 USB 3.1 Gen1 HUB芯片。相较传统的USB 2.0 HUB芯片，CUB3141能够实现高达5Gbps的数据传输速度，提供相较USB 2.0超出90%以上的总线供电能力，同时向下兼容USB 2.0和USB 1.1等，支持所有下游端口的快速充电，具有用户友好的自定义配置。

CUB3141采用成熟工艺设计和制造，已完成全套严格的系统兼容性和可靠性测试，通过了USB-IF协议认证，完全兼容市场主流产品，可为客户提供高性能、高集成、低成本的通用USB3.0 HUB解决方案。同时，CUB3141可以通过灵活的ISP通道使用外部SPI闪存更新固件，为客户升级固件提供了便利。

目前，芯海科技已完成USB2.0 HUB产品CUB2041和USB3.1 HUB产品CUB3141的系列化布局，进一步满足更多的市场需要。未来，公司将通过持续加强产品及整体解决方案的核心竞争力，为客户创造更大价值，为消费者带来更优质的产品体验。

CUB2041和CUB3141现可批量订货，更多需求和技术咨询请联系芯海科技。
