如何检测Type－C 连接和方向

规范描述了 Type-C 上行端口 (UFP) 如何在配置通道引脚 CC1 和 CC2 上应用下拉电阻 (R d ) 以表示它是一个设备， Type- C 下游端口 (DFP) 需要在 CC1 和 CC2 上具有上拉电阻 (R p )。生成的电阻分压器用于确定 Type-C 设备的连接和分离。每个插座中 Type-C 电缆插头的方向很容易确定，因为电缆上只有两个 CC 引脚中的一个连接。

电子标记电缆组件 (EMCA) 是需要 V CONN 为电缆内的标记电子设备供电的电缆。这些 EMCA在 Type-C 插头的V CONN引脚上暴露了 R a终端电阻。非电子标记的 Type-C 电缆内部没有电子设备，也不需要 V CONN 电源。这些非 EMCA 电缆使 V CONN 引脚悬空在 Type-C 插头上。

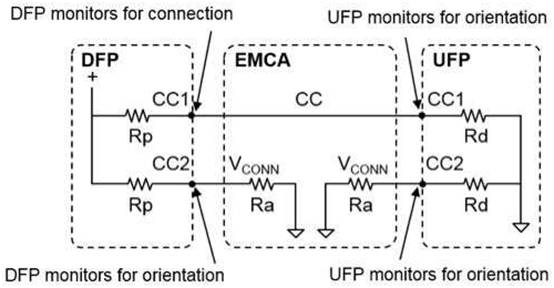

插座 CC 引脚上的R p和 R d 终端电阻可以检测连接事件并识别插座中 Type-C 插头的方向。 DFP 和 UFP 监控 Type-C 插座上的两个 CC 引脚，了解其未端接电压的电压变化，以检测连接事件。 UFP 还监视 V BUS 作为 DFP 连接的第二个指示器。 DFP 和 UFP 都可以确定各自连接端的 Type-C 电缆插头方向。这是可能的，因为只有一个 CC 引脚通过电缆连接。在检测到连接和方向后，另一个 CC 引脚被 DFP 重新用作 V CONN 如果检测到R a终端电阻 ，则为 USB Type-C EMCA 插头中的电子设备供电。
