突破传统 应势而生

近日，泰克公司宣布推出全球首款混合域示波器（MDO），在一台仪器中同时提供了示波器和频谱分析仪功能。新的MDO4000混合域示波器系列有助于工程师捕获时间相关的模拟、数字和射频信号，获得完整的系统级观测，帮助他们快速解决复杂的设计问题。

超过60%的示波器用户还使用频谱分析仪来解决拥有无线功能嵌入式系统的设计问题，这要求他们同时在时域和频域下工作。随着无线技术的应用日益普遍，设计工程师必须同时处理这两个领域。MDO4000混合域示波器系列是全球首款结合了频谱分析仪功能的示波器，它提供了独特的工具集，可帮助工程师节省数天甚至数星期的调试时间。

泰克公司4位专家共同揭幕MSO4000产品发布（从左至右：泰克中国区行业渠道经理王跃伟，泰克全球示波器业务总经理Roy Siegel，泰克公司大中华区市场总监王中元，泰克大中华区分销业务高级技术营销经理邓锦辉）

混合域示波器优势

使用MDO4000，工程师能够用一台仪器替代示波器和频谱分析仪。这使他们能够继续使用其熟悉的示波器来观察频域，而无需寻找和重新学习频谱分析仪。

同时，MDO4000远远超越了传统频谱分析仪的功能，允许用户捕获4个模拟、16个数字和1个RF通道上的时间相关模拟、数字和RF信号。RF输入频率范围最高达6 GHz并在所有中心频率提供≥ 1 GHz 的捕获带宽，比典型频谱分析仪高100倍。用户甚至能够在同一显示屏上一次看到多达4个解码的串行和/或并行总线。由于实现了时间相关的多域显示，工程师现在能够进行准确的定时测量，以了解其设计中的时域命令/控制事件间的延迟和时延在频域上引起的变化。例如，观察VCO/PLL启动过程或者测量跳频RF信号的跃迁特征现在都变得再简单不过。另外，由于MDO4000能够提供时域和频域时间相关的完整系统级观测，所以寻找间歇性EMI噪声和元器件状态带来的EMI噪声变得前所未有的容易，而这是目前其他测试设备无能为力的。

MDO4000还允许工程师观察信号在一次长采集中的任意时刻的RF频谱，以了解该频谱随时间或元器件状态产生的变化。通过将独特和正在申请专利的Spectrum Time技术全面应用于时域采集，工程师能够观察其采集中任意时刻的RF频谱，同时观察其模拟、数字和/或解码的总线在同一时刻的情况。同样，RF时域迹线被用来显示RF输入信号的振幅、频率或相位随时间的变化。这令特征化调频、建立时间和其他系统元器件和活动相关的RF事件时间变得更加容易。RF时域迹线与模拟、数字和串行/并行总线解码波形在同一窗口中显示，能即时观察器件的工作状况。

除了标准的RF功率电平触发以外，可选模块（MDO4TRIG）还支持将RF功率电平作为基础的其他触发类型，使客户能够进一步隔离RF事件。用户能够按照具体脉冲宽度进行触发，或者寻找超时事件或欠幅脉冲，甚至将RF输入包括在与模拟和数字通道一起定义的逻辑模式之中。MDO4000允许按用户设置的任何条件进行触发而不受信号的模拟、数字、RF或其任何组合形式性质的影响。

除混合域功能以外， MDO4000还提供了泰克MSO4000B 混合信号示波器系列的全部多功能工具以及主流频谱分析仪的功能。MSO4000B系列产品提供了强大的功能集来加快设计调试的每个阶段——从快速发现异常到予以捕获，再到搜索针对事件的波形记录和分析其特点以及器件的行为。

混合域示波器的关键技术

模拟、数字和RF每个域上实现触发所需要的条件是不一样的，混合域示波器要实现三个域同时触发，就需要实现各个域上的触发相关。那么如何实现触发相关呢？泰克全球示波器业务总经理Roy Siegel以及泰克中国区行业渠道经理王跃伟共同解释了其中的关键技术。

首先，MDO4000混合域示波器是构建于泰克的MSO4000系列数字示波器平台之上的。MSO4000系列产品上已经具备模拟、数字和总线协议触发功能。MDO4000的突破点就在于它的全域、跨域触发功能。泰克在MDO4000上增加了RF通道和相关的触发条件，以及与模拟、数字通道共享的触发电路。泰克公司的专家还指出，如果仅将示波器、逻辑分析仪、频谱分析仪和协议分析仪四种仪器简单组合在一起，而他们单独工作互不相关的话，是很容易实现的。要做到各个域触发相关的功能，泰克公司专门为此设计了一个电路板，来实现各路信号的互相关联和互相作用。

这一示波器技术领域的重大突破是泰克公司多年研发的成果，成功攻克了将时域和频域整合进一台仪器的难题。在研发过程中，泰克公司提出了26项专利申请，目前正在审核当中。

示波器发展的未来趋势

无线技术的迅猛发展以及内嵌于各种设备中已经成为大势所趋。因此，数字、模拟、总线和RF信号的共存和共同测试分析也成为研发工程师面临的主要课题，这就是混合域示波器诞生的行业背景。将来，示波器中还会集成什么新的功能？来自泰克的专家解释说，首先，从技术角度，RF和数字信号解调及分析功能将进一步地集成进去，信号发生器也会被集成进去，从技术支持角度，围绕仪器相关的应用支持、模块形式的选件和配件也将越来越多。

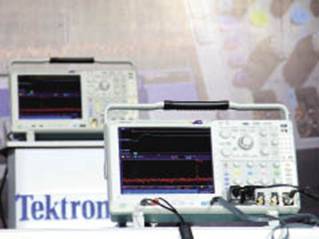

泰克MDO4000混合域示波器现场展示
