[bwin中国可以用吗? ]ADAS1131：为更加安全的高品质CT助力

谈及医疗CT领域的技术发展趋势，多层数、低x射线剂量是必不可少的两个关键词，多层CT有助于实现更快的扫描速度和更好的图像质量，而从病人的安全角度出发，更低的X射线剂量将会对身体带来更少的负面影响。此外，降低成本、缩短上市时间也是包括医疗行业在内的任何行业的企业都为之努力的方向。ADI公司亚太区医疗行业市场经理王胜在提炼CT行业用户需求的时候指出，产品的集成度越高、体现的功能越多，客户用的就越容易。“从市场趋势来看多层肯定是个趋势，因此对于ADI或者对于芯片要求来说，就是集成度和功耗，再有就是射线的计量，X射线对人体有害，而且具有时间累积性，就算剂量率很小，但如果无限期积分下去的话，对人体害处是累计的，所以做CT不能间隔时间太短，它给你带来的负面作用可能比疾病本身还要严重，有时甚至是不可恢复的。因此要求低剂量，低剂量就要求X射线信号尽量弱，这就要求接收端的信噪比或者敏感度要高。”他说。

为了满足客户全方位的需求，ADI公司（Analog Devices, Inc.）也一直通过不懈的努力，推出各类高集成度、小尺寸、低功耗、低噪声的产品，利用自身专门的技术提供系统级的支持和参考设计来加快客户产品的上市时间，并提供具有竞争力的成本和连贯的线路图，更重要的是解决客户在设计及生产过程的研发和制造成本，来降低客户产品的系统成本。ADAS1131就是ADI公司针对CT行业推出的一款全面满足用户需求的明星产品。

新一代电流数字转换器模块ADAS1131

ADAS1131是ADI推出的一款可降低计算机断层(CT)扫描仪系统设计成本和复杂性的电流数字转换器模块，这款256通道、24位的电流数字转换器模块采用15mm BGA封装，焊盘球间距为0.8mm。该器件所需PCB板面积比通道密度仅为其一半的替代器件大约少33%。借助0.8mm间距封装特性，设计师可以将ADAS1131安装在标准的PCB基板上，这种方案比要求激光过孔的高密度专用PCB基板成本低、成品率更高。

ADAS1131模块不但内置了256个低功耗、低噪声、低输入电流积分器、同步采样保持电路和提供可配置采样速率的两个高速ADC，还集成了所有相关内部缓冲器、用于数据采集的去耦和旁路电容，进一步减少了元件数量，简化了电路板布局。在任何吞吐速率下，新款转换器每个通道的功耗均为3mW。

ADAS1131主要优势

高性能集成

256通道

同步采样，无电荷损失，无采集死区时间

高分辨率24位格式

超低噪声

可选输入电流范围

15mmx15mm BGA，包含电源和基准电压的去耦电容

低功耗

特性

LVDS/CMOS串行接口

片上温度传感器

应用

医疗、工业和安检CT扫描仪数据采集

光电二极管传感器

ADAS1131评估套件

ADAS1131评估模块

每个模块都是512通道数据采集板。PCB包含：

ADAS1131（每模块2个）

模拟输入连接器：

FCI MEG-ARRAY 528位连接器(10026846-101LF)

对接10022671-102LF

数字/电源连接器：

- Hirose 30位FPC连接器

(FH28D-30S-0.5SH(05))

ADAS1131接口板

PCB包含：

线性稳压器：ADP1708（每模块3个）

ADC基准电压源：ADR440（每片板1个）

数字接口：Xilinx Spartan-6FPGA（每 片板1个）

5V单电源直流输入为评估套件供电

数据采集板(EVAL-SDP1Z)

通过USB提供PC与评估板的接口。

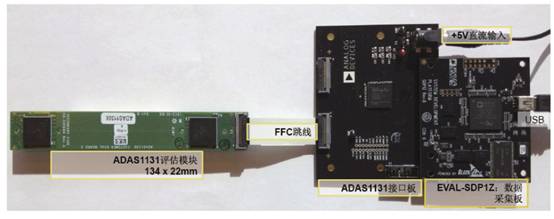

图1 ADAS1131评估平台
