安森美半导体推最新解决方案应对电源适配器市场新挑战

谈起电源适配器市场，手机的演进推动了电源适配器的发展，从最初只具备单一通讯功能、尺寸笨重的设备，到集设计、上网、打电话等多种功能为一体的现代化工具，如今的手机、笔记本、电脑已经做得越来越小巧，与之配套的电源适配器却仍有不完美之处，不方便携带、尺寸笨重等问题尚待解决。自USB PD标准允许USB接口供电功率达到100W后，手机、笔记本、电脑等设备实现共用同一电源适配器变得指日可待。安森美半导体电源适配器解决方案NCP1568和NCP51530的应运而生，意味着安森美半导体能轻松应对电源适配器市场带来的挑战。

图1 安森美半导体模拟方案部交流-直流电源管理高级市场推广经理蒋家亮

NCP1568是一款自适应有源钳位反激控制器，是一个高密度适配器电源方案，适合USB供电，为何采用有源钳位反激拓扑？蒋家亮先生称，传统的反激拓扑架构，开关一般由变压器和Mosfet组成，在高频下工作时，变压器漏电、MOS管损耗和EMI增高都变得难以控制，采用有源钳位反激拓扑的优势很明显：

1.FET零电压开关及固定的开关频率，提高开关频率，提升能效和EMI性能

2.软增加次级端电流，更利于EMI性能

3.干净的漏级波形，无任何振铃。因为循环使用漏电，因而能效更佳

4.单端拓扑。比LLC相对简单的磁设计，次级端单开关/二极管

作为高性能700V半桥驱动器NCP51530，在行业中表现出色，NCP51530对比竞争器件具有最低的空载电流性能，可以与NCP1568组成超高密度PD适配器一站式方案。会议中，蒋家亮先生还带来了基于NCP1568的USB PD 65W 超高密度演示板。该板采用的器件包括 NCP1568 ACF控制器、NCP51530半桥驱动器、NCP4305同步整流控制器、WT6615F PD控制器和超结(SJ) FET，变压器类型为RM 8 LP。如果采用较昂贵的GaN功率管，该方案的功率密度还可以更高。采用该方案，笔记本电脑的适配器会比目前市场上的产品小巧许多，而成本则没有显著增加。

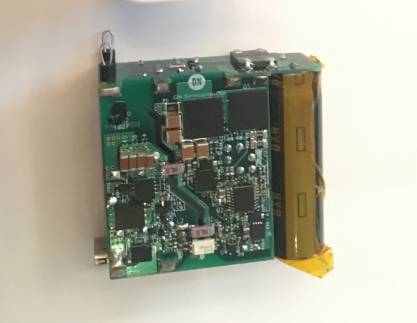

图2 基于NCP1568的USB PD 65W 超高密度演示板

电源市场非常重要，从小电源到大电源，电源适配器需要更多的电力，迈向采用USB type C PD标准，超高密度电源适配器三大因素推动电源适配器市场的发展，而有源钳位反激则是适配器的下一个演进，安森美半导体提供领先市场的解决方案，手机、笔记本、电脑等设备实现共用同一电源适配器变得指日可待。
