LTC5588-1：直接转换I/Q调制器

凌力尔特公司推出新一代超高线性度直接转换I/Q调制器LTC5588-1，该器件在200MHz至6GHz的宽频率范围内工作。这款新型调制器提供了优异的线性度性能，在2.14GHz频率条件下可实现30.9dBm OIP3 (输出三阶截取)，且无需校准。该器件还拥有通过单引脚调节和一个 DC 输入电压进行简单校准的独特能力，从而将其 OIP3 进一步优化至高达35.1dBm。一个-160.6dBm/Hz的噪声层 (在 6MHz 偏移情况下) 对 LTC5588-1 的线性度性能给予了补充，从而使发送器实现优异的动态范围性能。

LTC5588-1 在 2.14GHz 时提供 -56.6dBc 图像压缩。此外，其载波泄漏为 -39.6dBm，同时无需校准而向其输出提供 5dBm 信号功率。在 -40℃至 85℃的工作温度范围内，这两项参数都有稳定的表现，变化为 ±3dB。其性能满足大多数要求苛刻的宽带无线 4G 基站的系统要求，包括 LTE、WiMAX、多载波 GSM/EDGE、W-CDMA、TD-SCDMA、CDMA-2000以及其他高性能无线应用。

LTC5588-1的I和Q输入被偏置到0.5V DC共模电压，该电压与具有类似 DC共模电压的商用D/A转换器直接兼容。I和Q输入支持高于400MHz的信号带宽。

LTC5588-1由单个3.3V电源供电，工作电流为 300mA。该器件有一个EN引脚，允许该芯片完全断电。在停机模式，该器件吸取不到900μA的休眠电流。该调制器具有分别为15ns和5ns的快速接通和断开时间，支持 TDD (时分双工) 操作模式。

LTC5588-1产品特性

• 工作频率范围：200MHz 至 6GHz；

• 输出 0IP3 在2.14GHz 达到31.3dBm；

- 在 900MHz (优化)达到35.1dBm；

• 非常容易的单引脚校准以优化 OIP3；

• 6MHz 偏移时的噪声层-160dBm/Hz；

• 2.14GHz 时的图像压缩-56.6dBc；

• 载波泄漏(POUT =5dBm)为-39.6dBm；

• 低功耗：单个3.3V 电源，300mA；

• 小型封装：4mm x 4mm QFN。

详情见：www.linear.com.cn

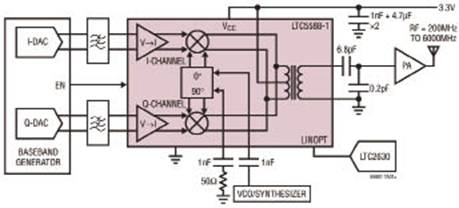

LTC5588-1典型应用电路图
