圣邦微电子推出支持松耦合电源的新一代线性充电器

线性充电器，以体积小、外围电路简单、成本低廉及无开关噪声等优点，在众多对 PCB 布板面积要求较高、充电电流相对较小的便携式电子设备中大量使用。SGM41566 是圣邦微电子推出的新一代线性充电芯片。产品支持无线充、太阳能电池、PFC 馒头波电源等较弱能力的松耦合电源充电，具备在复杂环境中充电的能力，易用且便捷。

SGM41566 具有完整的预充电、恒流充电、恒压充电流程，各阶段充电电流均可方便选择。恒流充电电流 ICHG 在 50mA 至 750mA 范围内 50mA 步进可选；预充电电流和满充截止电流在 5%ICHG 至 25%ICHG 范围内 5%ICHG 步进可选，且具有无预充功能 (No Pre-Charge) 选项来满足部分电池低压阶段的大电流充电需求。满充电压在 3.5V 至 4.8V 范围内 25mV 步进可选，可方便的适用于磷酸铁锂电池、锰锌电池、锂离子电池、3 节/4 节镍氢电池的电子设备。

SGM41566 产品特性

• 支持松耦合电源充电（无线充、太阳能、馒头波）；
• 高达 28V 的输入耐压和 19.5V 的推荐输入电压；
• 满充电压范围：3.5V 至 4.8V，25mV 步进；
• 恒流充电电流范围：50mA 至 750mA，50mA 步进；
• 预充电电流范围：恒流充电电流的 5% 至 25%，5% 步进；
• 满充截止电流范围：恒流充电电流的 5% 至 25%，5% 步进；
• 满电安全电压回退功能；
• NTC 温度检测保护功能；
• 浮充超时保护功能；
• 12.5ms 激活充电功能；
• 符合环保理念的 TDFN-2×2-8AL 绿色封装。

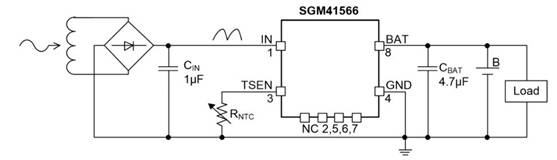

• SGM41566 典型应用电路图

图 1 典型应用电路图

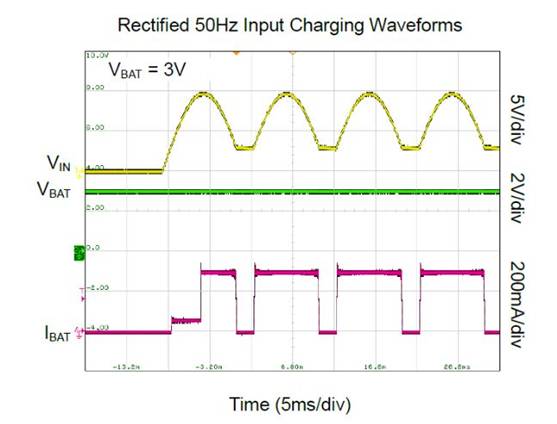

SGM41566 馒头波充电波形

图 2 馒头波充电波形

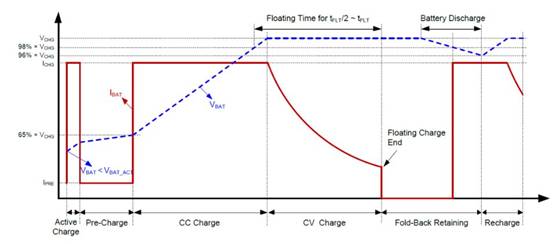

SGM41566 完整充电流程示意图

图 3 充电流程示意图

除常规的预充电、恒流充电、恒压充电阶段外，SGM41566 还具有特殊设计的深度放电电池激活充电功能 (Active Charge) 和在电池充满后的安全电压回退功能 (Fold-Back Retaining)。当电池电压低于深度放电激活检测门限时，SGM41566 会以恒流充电电流 ICHG 给电池充电 12.5ms，以快速激活电池，此后会自动进入预充电阶段。满电安全电压回退功能则对延长长期挂载设备的电池寿命有极大的帮助。

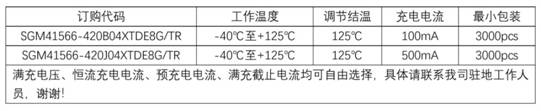

SGM41566 订购信息

关于圣邦微电子

圣邦微电子（北京）股份有限公司（股票代码 300661）专注于高性能、高品质模拟集成电路的研发和销售。产品覆盖信号链和电源管理两大领域，拥有 25 大类 4000 余款可供销售型号，全部自主研发，广泛应用于通讯设备、消费类电子、工业控制、医疗仪器和汽车电子等领域。
